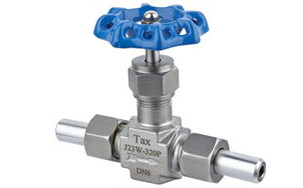

外螺紋針型閥,J21W外螺紋針型閥主要技術參數：
J21W外螺紋針型閥是儀表測量管路系統中重要組成部分,作開啟或切斷管道通路用。適用介質液化石油氣水、酸、蒸汽、油品等。
外螺紋針型閥工作溫度：
PTFE 填料：-54°C 至 232°C (-65°F 至 450°F)
石墨填料：-54°C 至 649°C (-65°F 至 1200°F)
流量孔通徑：0.157 in. (4.0 mm)，CV：0.35
上下閥桿設計，上閥桿螺紋滾絲成形，比車加工螺紋有硬度和光潔度，不易咬死，下閥桿表面經拋光硬化
上閥桿螺紋的潤滑脂與系統介質隔離
非旋轉的下閥桿上下運動代替螺紋升降，減少每個
行程對填料的磨擦，減少閥座和閥頭之間的咬合
手柄采用不銹鋼304手柄，外表美觀，使用壽命長
每只閥門在出廠前均以額定工作壓力的氮?dú)膺M(jìn)行密封測試
外螺紋針型閥,J21W外螺紋針型閥零部件
零件名稱
| 閥桿、閥蓋
| 閥桿、閥瓣
| 填料
|
J21W-16P
| 鉻鎳不銹鋼
| 鉻鎳不銹鋼
| PRFE、柔性石墨
|
J21W-40、J23W-160
| 優質碳鋼
| 鉻不銹鋼
|
外螺紋針型閥,J21W外螺紋針型閥主要性能規范
型號
| 公稱壓力（MPa）
| 試驗壓力（MPa）
| 工作壓力（MPa）
| 工作溫度（℃）
| 適用介質
|
殼體
| 密封（液）
| 密封（氣）
|
J21W-16
| 1.6
| 2.4
| 1.76
| 0.6
| 1.6
| P≤200℃
| 液化石油氣水、油品等
|
J21W-40P
| 4.0
| 6.0
| 4.4
| 0.6
| 4.0
|
J21W-160
| 16.0
| 17.6
| 17.6
| 0.6
| 16.0
| C≤425℃
|
J21W-320P
| 32.0
| 48.0
| 35.2
| 0.6
| 32.0
|

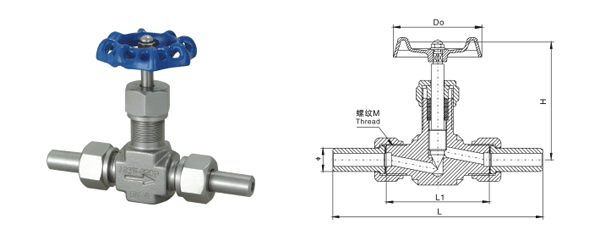

外螺紋針型閥,J21W外螺紋針型閥主要外形及連接尺寸
公稱直徑
| 尺 寸
| 重量（Kg）
|
D0
| D1
| D2
| L
| H1
| H2
| M
|
6
| 70
| 14
| 6
| 135
| 96
| 106
| 20×1.5
| 0.8
|
10
| 80
| 18
| 10
| 156
| 115
| 125
| 24×1.5
| 1.1
|
15
| 100
| 22
| 15
| 180
| 122
| 132
| 30×2
| 2.0
|
20
| 110
| 28
| 18
| 185
| 156
| 166
| 36×2
| 3.0
|
25
| 140
| 33
| 22
| 185
| 169
| 180
| 42×2
| 3.2
|
