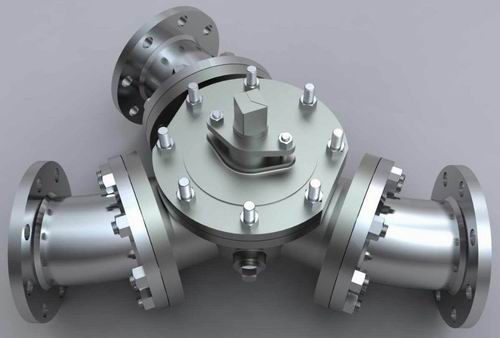

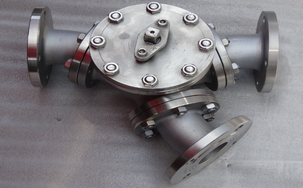

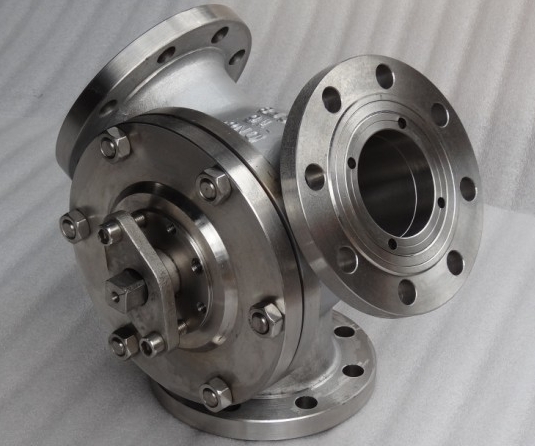

三通Y型球閥_(120度角,135度角)三通Y型球閥有相互成120°、135°二種閥體結構形式，Y型三通球閥流道平坦、流體阻力小，流通能力好。切換時介質無滯留，不會造成二次污染。可配電動執行器、氣動執行器實現自動化控制。
y型三通球閥標準技術參數
閥體
公稱通徑：DN50-DN250
閥體材質：WCB、304、316
連接方式：法蘭式
壓力等級：PN1.6-4.0MPa
結構形式：Y型120度、Y型135度
y型三通球閥閥內組件
閥座密封：PTFE：-30℃～180℃
PPL ：-30℃～250℃
硬密封：-30℃～450℃ 硬質合金：表面噴焊、氮化鎢
閥芯材質：304、316、316；硬密封球芯表面采用噴焊、氮化鎢
閥桿材質：304
適用介質：粉體、水液、氣體等
y型三通球閥性能
流道形成120度切換，流道平坦、阻力小、流通能力強
介質無滯留
軟密封溫度250度
硬密封425度
泄漏量：零泄漏
回差：±2.5%
設計制造標準
設計制造：GB/T12238-2008
連接標準：JB/T 79.1-1994
結構長度：GB/T12221-2005
壓力試驗：GB/T13927-2008
氣動執行器
雙作用： 通氣開、通氣關，氣源故障保持當前位置
單作用氣開式： 通氣開、斷氣關，氣源故障關閉
單作用氣關式： 通氣關、斷氣開，氣源故障打開
可選附件： 換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
電動執行器
開關型：反饋信號：無源觸點信號\4-20mA\電阻信號
調節型：輸入信號4-20mA\0-10V\1-5V；反饋信號：4-20mA\0-10V\1-5V
電壓： AC220V\380V\110V\24V、DC12V\24V等；特殊電壓可定制
防爆等級：可選防爆型EXdIIBT4
135度Y型三通球閥流向圖
120度Y型三通球閥流向圖，三種組合，請選擇一種流向組合
120度Y型三通球閥尺寸圖
DN
| L
| D
| K
| R
| C
| f
| n-d
|
50
| 110
| 160/165
| 125
| 100
| 20
| 3
| 4-18
|
65
| 130
| 180/185
| 145
| 120
| 20
| 3
| 4-18
|
80
| 150
| 195/200
| 160
| 135
| 20
| 3
| 8-18
|
100
| 170
| 215/220
| 180
| 155
| 22
| 3
| 8-18
|
125
| 190
| 245/250
| 210
| 185
| 22
| 3
| 8-18
|
150
| 210
| 280/285
| 240
| 210
| 24
| 3
| 8-23
|
200
| 245
| 335/340
| 295
| 265
| 24
| 3
| 12-23
|
250
| 290
| 405
| 355
| 320
| 30
| 3
| 12-25
|

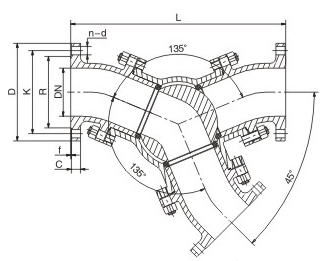

135度Y型三通球閥尺寸圖
DN
| L
| D
| K
| R
| C
| f
| n-d
|
50
| 340
| 160/165
| 125
| 100
| 20
| 3
| 4-18
|
65
| 400
| 180/185
| 145
| 120
| 20
| 3
| 4-18
|
80
| 410
| 195/200
| 160
| 135
| 20
| 3
| 8-18
|
100
| 460
| 215/220
| 180
| 155
| 22
| 3
| 8-18
|
125
| 560
| 245/250
| 210
| 185
| 22
| 3
| 8-18
|
150
| 660
| 280/285
| 240
| 210
| 24
| 3
| 8-23
|
200
| 800
| 335/340
| 295
| 265
| 24
| 3
| 12-23
|
250
| 1030
| 405
| 355
| 320
| 30
| 3
| 12-25
|
300
| 1140
| 460
| 410
| 375
| 30
| 4
| 12-25
|
