空氣泡沫產生器,PC空氣泡沫產生器產品介紹：
是一種固定安裝在油罐上，產生和噴射空氣泡沫的滅火設備。泡沫比例混合裝置利用固定消防泵供給的泡沫混合液,流經輸送管道,通過泡沫產生器時產生一定壓力，與空氣接觸,形成泡沫，撲滅油類火災。
空氣泡沫產生器主要由殼體組、泡沫噴管組和導板組三個部份構成。當泡沫混合液流過產生器噴咀時，形成擴散的霧化射流，在其周圍產生負壓，從而吸入空氣形成空氣泡沫，空氣泡沫通過泡沫噴管和導板輸入貯罐內，沿罐壁淌下，平穩地覆蓋在燃燒液面上。
1、密封玻璃2、玻璃壓圈3、噴咀4、濾網5、罩板6、殼體 7、泡沫噴管組8、殼體組9、導板組
空氣泡沫產生器,PC空氣泡沫產生器規格圖號
|
型號規格 |
圖號 |
重量 |
技術條件 |
|
PC4（25升） |
GKP-25 |
16 |
1、工作壓力5kg/cm2 時，混合液為4升/秒泡沫發生量25升。
2、工作壓力范圍：2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水壓沖破。 |
|
PC8（50升） |
GKP-50 |
22 |
1、工作壓力5kg/cm2 時，混合液為8升/秒泡沫發生量50升。
2、工作壓力范圍：2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水壓沖破。 |
|
PC16（100升） |
GKP-100 |
32 |
1、作壓力5kg/cm2 時，混合液為16升/秒泡沫發生量100升。
2、工作壓力范圍：2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水壓沖破。。 |
|
PC24（150升） |
GKP-150 |
40 |
1、作壓力5kg/cm2 時，混合液為24升/秒泡沫發生量150升。
2、工作壓力范圍：2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水壓沖破。 |
空氣泡沫產生器,PC空氣泡沫產生器主要外形尺寸
|
規 格 |
安裝尺寸 （毫米） |
|
D |
D1 |
D2 |
d |
1 |
H |
n |
di |
|
25升 |
Ф130 |
Ф110 |
Ф160 |
KG2〞 |
216 |
170 |
4 |
Ф14 |
|
50升 |
Ф150 |
Ф125 |
Ф185 |
KG2 1/2〞 |
228 |
190 |
4 |
Ф18 |
|
100升 |
Ф200 |
Ф175 |
Ф235 |
KG3〞 |
230 |
210 |
8 |
Ф18 |
|
150升 |
Ф225 |
Ф200 |
Ф260 |
KG4〞 |
234 |
230 |
8 |
Ф18 |

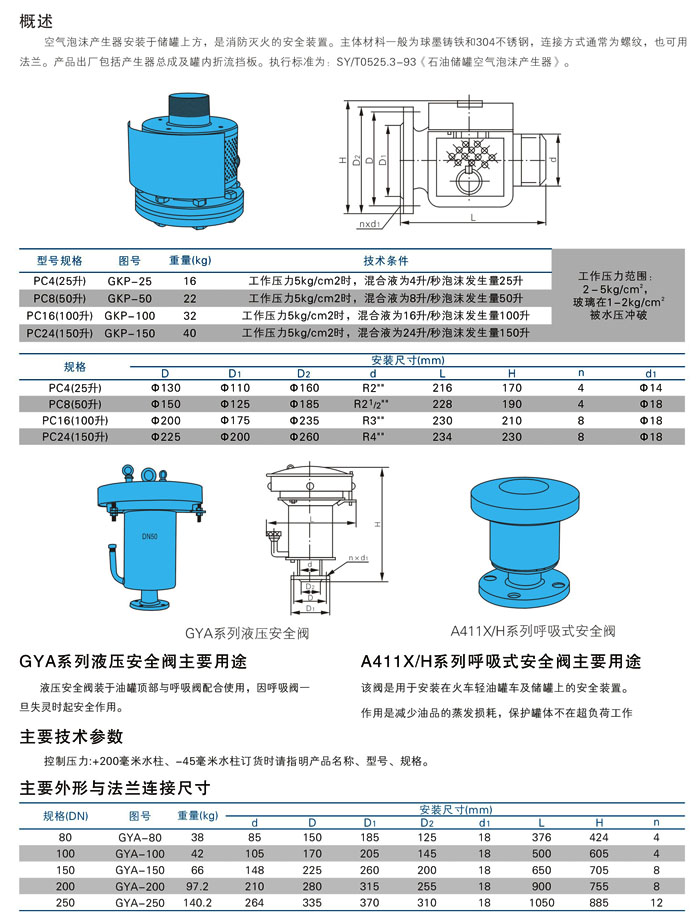

空氣泡沫產生器,PC空氣泡沫產生器參數尺寸圖:
空氣泡沫產生器使用說明
1、空氣泡沫產生器進口標定工作壓力為0.5Mpa，也可以在0.3—0.5Mpa壓力范圍內使用，但混合量和泡沫量相應變化；
2、從水泵上要配有PH32、PH64型空氣泡沫混合器按比例輸送空氣泡沫液；
3、本產生器配有3%型和6%型普通空氣泡沫液；
4、為防止易燃液體貯罐內氣體蒸發外漏，殼體出口端必須安裝密封玻璃。該玻璃一面刻有易碎裂痕，混合液流壓力在0.1—0.2Mpa時即可沖碎。易碎裂痕一面應朝噴出口方向安裝；
5、導板安裝在貯罐內壁上，保證泡沫罐壁淌下、平穩地復蓋在燃燒液面上，以提高滅火效果；
6、空氣泡沫產生器進口管孔徑不得小于D所規定的尺寸。
結構原理：空氣泡沫產生器主要由殼體組、泡沫噴管組和導板組三個部份構成。 當泡沫混合液流過產生器噴咀時，形成擴散的霧化射流，在其周圍產生負壓，從而吸入大量空氣形成空氣泡沫，空氣泡沫通過泡沫噴管和導板輸入貯罐內，沿罐壁淌下，平穩地復蓋在燃燒液面上。
注：重量中不包括用戶自行配制的管和彎頭重量。
空氣泡沫產生器維護保養
1、空氣泡沫產生器上有產品標牌，注明產品名稱、型號、規格、制造日期和廠名，安裝前要根據產品型號參照上圖所列尺寸由用戶自行配制泡沫噴管組；
2、先將導板組裝在貯罐內壁上，然后再裝泡沫噴管組和殼體組，罩板應在上方；
3、安裝結束后進行泡沫噴射試驗一次，以觀察噴射泡沫是否正常，水泵供水壓力和產生器進口壓力是否符合要求；管路有無滲漏現象等，.后安裝好密封玻璃；
4、空氣泡沫產生器整個管道必須保證暢通，要經常檢查是否有堵塞現象。密封玻璃是否完好；
5、為了避免和減輕貯罐壁變形時對管道的破壞，.好在生產器進口管道中安裝一段相同口徑的金屬軟管。
